Hej där! Som leverantör av 37 ° flänsflänsar blir jag ofta frågad om hur man beräknar tryckfallet över dessa flänsar. Det är en avgörande aspekt, särskilt för de som arbetar i hydrauliska system och andra branscher där dessa flänsar vanligtvis används. Så låt oss dyka in i det.

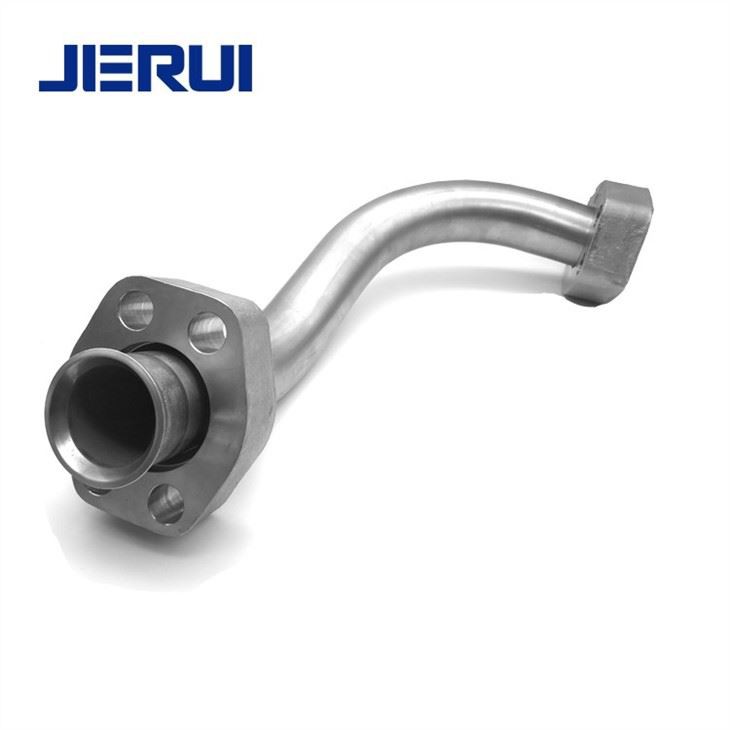

Först och främst, låt oss förstå vad en 37 ° flänsfläns är. Det är en typ av fläns som har en 37-graders flare-vinkel. Dessa flänsar används ofta i hydrauliska system eftersom de ger en pålitlig och läckefri anslutning. De är bra för högtrycksapplikationer och är kända för sin hållbarhet och enkel installation. Du kan kolla in några av våra produkter somISO 6164 Flare FLANGE FLAT,StålrörochFlänsad flänspå vår webbplats.
Nu på beräkningen av tryckfallet. Tryckfallet är i princip minskningen i tryck som uppstår som en vätska (som olja i ett hydraulsystem) flyter genom ett rör eller en komponent, i detta fall en fläns på 37 °. Det är viktigt att beräkna detta eftersom överdrivet tryckfall kan leda till ineffektivitet i systemet, minskad prestanda och till och med skador på komponenterna.
Tryckfallet över en fläns på 37 ° beror på flera faktorer. En av de viktigaste faktorerna är flödeshastigheten för vätskan. Ju högre flödeshastighet, desto större tryckfall. Tänk på det som en trafikstockning på en motorväg. Om det finns många bilar (hög flödeshastighet) som försöker passera genom en smal sektion (flänsen) kommer det att bli mycket trängsel och en avmattning i trafiken (tryckfall).
En annan viktig faktor är viskositeten hos vätskan. Viskositet är ett mått på hur tjock eller klibbig en vätska är. Vätskor med hög viskositet, som honung, flödar långsammare och skapar mer motstånd, vilket resulterar i ett högre tryckfall. Å andra sidan flödar vätskor med låg viskositet, som vatten, lättare och har en lägre tryckfall.
Flänsens storlek och geometri spelar också en roll. En större fläns med en bredare passage för vätskan att flyta genom kommer i allmänhet att ha ett lägre tryckfall jämfört med en mindre fläns. Formen på flänsen och flänsens inre ytbehandling kan också påverka tryckfallet. En slät inre yta gör det möjligt för vätskan att rinna mer fritt, vilket minskar tryckfallet.
För att beräkna tryckfallet över en 37 ° flänsfläns kan vi använda några etablerade ekvationer och metoder. Ett vanligt tillvägagångssätt är att använda Darcy-Weisbach-ekvationen. Denna ekvation relaterar tryckfallet till flödeshastigheten, rörlängden, rördiametern, vätskeviskositeten och en friktionsfaktor. Att tillämpa denna ekvation på en fläns kan dock vara lite knepigt eftersom flödet genom en fläns är mer komplex än genom ett rakt rör.
För ett mer förenklat tillvägagångssätt kan vi använda empiriska data och diagram. Många tillverkare, inklusive oss, tillhandahåller tryckdroppsdiagram för sina 37 ° flänsflänsar. Dessa diagram är baserade på omfattande testning och kan ge dig en bra uppskattning av tryckfallet för olika flödeshastigheter och vätskeviskositeter. För att använda dessa diagram behöver du helt enkelt veta flödeshastigheten för din vätska och dess viskositet och sedan hitta motsvarande tryckfallsvärde på diagrammet.
Låt oss gå igenom ett exempel. Anta att du har ett hydrauliskt system med en fläns på 37 ° och du använder en vätska med en viskositet på 30 CST (centistoker) och en flödeshastighet på 20 liter per minut. Du tittar på vårt tryckdroppsdiagram och finner att för dessa förhållanden är tryckfallet över flänsen ungefär 2 bar. Detta innebär att när vätskan rinner genom flänsen kommer trycket att minska med 2 bar.
Det är viktigt att notera att dessa beräkningar är uppskattningar, och det faktiska tryckfallet i ditt system kan variera på grund av faktorer som installationskvalitet, vätsketemperatur och närvaron av eventuella föroreningar i vätskan. Så det är alltid en bra idé att testa och övervaka i ditt faktiska system för att verifiera tryckfallet.
Om du nu är ute efter 37 ° flänsflänsar eller behöver mer information om beräkningar av tryckfall, är vi här för att hjälpa. Vi har ett brett utbud av högkvalitativa 37 ° flänsflänsar som är utformade för att tillgodose behoven hos olika applikationer. Vårt team av experter kan också hjälpa dig med alla tekniska frågor du kan ha. Oavsett om du är ett litet företag eller en stor industriell verksamhet kan vi ge dig rätt produkter och support.
Så tveka inte att nå ut till oss om du är intresserad av att köpa våra 37 ° flänsflänsar. Vi är redo att starta en konversation och hjälpa dig att hitta de bästa lösningarna för ditt hydrauliska system. Låt oss arbeta tillsammans för att säkerställa att ditt system går smidigt och effektivt.
Referenser
- Fluid Mechanics Läroböcker för allmänna principer för beräkning av tryckfall
- Tillverkarens tekniska datablad för 37 ° flänsflänsar
